EI型变压器是一种传统的变压器，结构简单。铁心及其配套之骨架、支架、铁架等零部件均已形成系列并大量生产，使其制作简便规范，成本较低，在各种电子及工业设备中应用十分广泛。
产品优势：
成本低
易安装
输出功率最小可做到5VA(相对环型，成本低很多)
可用温度开关或温度保险丝做保护
产品运用：
音、视频放大器
AC/AC电源供应器
电子、电器设备
灯具
样品交期：4~7天
产品交期：7~35天(特殊情况另议)
最低订购量：无要求

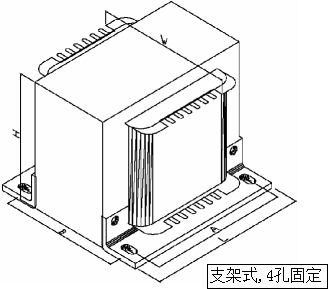

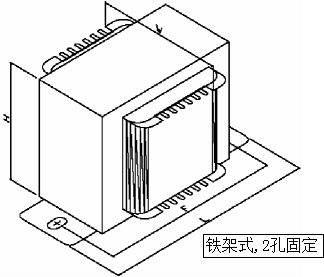

a) 铁架式固定 b) 支架式固定
EI变压器参数表
|
功率 |
电压调整率 |
温升 |
铁心尺寸 |
成品尺寸(mm) |
|||
|
L |
W |
H |
F/A×B |
||||
|
10VA |
18% |
60℃ |
48-18 |
50 |
34 |
44 |
61 |
|
12VA |
18% |
60℃ |
48-20 |
50 |
36 |
44 |
61 |
|
15VA |
16% |
60℃ |
48-24 |
50 |
40 |
44 |
61 |
|
20VA |
16% |
60℃ |
48-30 |
50 |
46 |
44 |
61 |
|
25VA |
13% |
60℃ |
57-20 |
59.5 |
44 |
50.5 |
70.5 |
|
30VA |
13% |
60℃ |
57-24.5 |
59.5 |
48.5 |
50.5 |
70.5 |
|
35VA |
13% |
60℃ |
57-30 |
59.5 |
54 |
50.5 |
70.5 |
|
40VA |
11% |
60℃ |
57-35 |
59.5 |
59 |
50.5 |
70.5 |
|
44VA |
10% |
60℃ |
66-24 |
68.5 |
52 |
58.5 |
81.5 |
|
55VA |
10% |
60℃ |
66-30 |
68.5 |
58 |
58.5 |
81.5 |
|
60VA |
9% |
60℃ |
66-36 |
68.5 |
64 |
58.5 |
81.5 |
|
65VA |
9.0% |
60℃ |
66-40 |
68.5 |
68 |
58.5 |
81.5 |
|
70VA |
9% |
60℃ |
66-45 |
68.5 |
71 |
58.5 |
81.5 |
|
80VA |
8% |
60℃ |
76-32 |
78.5 |
62 |
68.5 |
90 |
|
100VA |
8% |
60℃ |
76-38 |
78.5 |
68 |
68.5 |
90 |
|
120VA |
7% |
60℃ |
76-45 |
78.5 |
75 |
68.5 |
90 |
|
135VA |
7% |
60℃ |
76-50 |
78.5 |
80 |
68.5 |
90 |
|
140VA |
7% |
60℃ |
86-38 |
86.2 |
72 |
72 |
71×63 |
|
145VA |
7% |
60℃ |
86-42 |
86.2 |
76 |
72 |
71×67 |
|
155VA |
6.8% |
60℃ |
86-45 |
86.2 |
79 |
72 |
71×70 |
|
170VA |
6.5% |
60℃ |
86-50 |
86.2 |
84 |
72 |
71×75 |
|
155VA(1) |
6.5% |
60℃ |
96-32 |
96 |
69 |
80.5 |
76×55 |
|
180VA |
6.5% |
60℃ |
96-38 |
96 |
75 |
80.5 |
76×61 |
|
210VA |
6.4% |
60℃ |
96-45 |
96 |
82 |
80.5 |
76×68 |
|
230VA |
6.4% |
60℃ |
96-50 |
96 |
87 |
80.5 |
76×73 |
|
265VA |
6.4% |
60℃ |
96-60 |
96 |
97 |
80.5 |
76×83 |
|
230VA(1) |
6.4% |
65℃ |
105-34 |
105 |
73 |
91 |
76×52 |
|
270VA |
6% |
65℃ |
105-40 |
105 |
79 |
91 |
76×58 |
|
340VA |
5.6% |
65℃ |
105-50 |
105 |
89 |
91 |
76×68 |
|
370VA |
5.2% |
65℃ |
105-55 |
105 |
94 |
91 |
76×73 |
|
400VA |
4.8% |
65℃ |
105-60 |
105 |
99 |
91 |
76×78 |
|
430VA |
4.7% |
65℃ |
105-65 |
105 |
104 |
91 |
76×81 |
|
400VA |
5.2% |
65℃ |
114-45 |
114 |
89 |
97.5 |
95×75 |
|
430VA |
5.2% |
65℃ |
114-50 |
114 |
94 |
97.5 |
95×80 |
|
480VA |
5.0% |
65℃ |
114-55 |
114 |
99 |
97.5 |
95×85 |
|
520VA |
4.6% |
65℃ |
114-60 |
114 |
104 |
97.5 |
95×90 |
|
560VA |
4.5% |
65℃ |
114-65 |
114 |
109 |
97.5 |
95×95 |
|
670VA |
4.6% |
70℃ |
130-50 |
136 |
115 |
114 |
125×86 |
|
730VA |
4.5% |
70℃ |
133-55 |
136 |
128 |
114 |
125×91 |
|
800VA |
4.4% |
70℃ |
133-60 |
136 |
125 |
144 |
125×96 |
|
870VA |
4.2% |
70℃ |
133-65 |
136 |
129 |
144 |
125×101 |
|
930VA |
4.1% |
70℃ |
133-70 |
136 |
135 |
144 |
125×106 |
|
1000VA |
4% |
70℃ |
133-75 |
136 |
141 |
144 |
125×111 |
|
1070VA |
3.8% |
70℃ |
133-80 |
136 |
144 |
144 |
125×116 |
|
1200VA |
3.7% |
70℃ |
133-90 |
136 |
154 |
144 |
125×127 |
☆ 1. 產品參數在25℃環境溫度測試所得。
2. 產品可在電網電壓變動13%以下，工作正常。
3. 產品電氣性能及尺寸僅供參考，亦可根據客戶需求規格設計。
4. 產品所有材料均採用耐溫等級classA以上等級。
5. 產品符合ROHS環保指令。
6. 產品可根據客戶需求設計，符合UL、CE、CQC、ENEC等安規標準。
